系统构成

监控管理中心系统、传输系统、前端采集系统、云台控制系统、电源系统、防雷系统和设备基础设施。其中前端监控点设备包括CCD透雾摄像机、日夜型长焦距变焦镜头、远红外热成像夜视仪、重型变速云台、室外一体化双视窗防护罩、防雷和电源供电系统。

应用范围

适用于水上安全监控

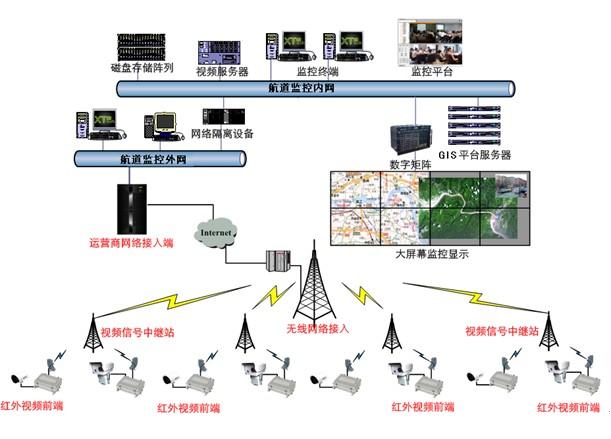

系统结构图

系统说明

1、  本系统采用微波/光纤通信技术、数字视频处理技术、IP通信技术和光纤通信技术等先进的通信技术的网络图像监控系统。是对数字航道的补充，可以在各种气候及光线条件下24小时实时记录航道现场情况，及时发现航标状况、船舶航行状况、非法采砂和占用航道等现象，为航道畅通和大桥安全提供良好的保障。

2、  采用CCD日夜型透雾摄像机、配置日夜型长焦距变焦镜头、远红外热成像夜视仪、室外一体化双视窗护罩和重型变速云台，具有高精度、高速旋转能力，便于特殊情况下对监控目标的快速跟踪，通过预置位可精确定位于重点监视区域。

3、  配置大倍率电动两可变自动光圈镜头，可在远端指挥监控中心，通过控制键盘对云台左右、上下旋转及镜头变倍、聚焦控制，可远距离大范围监视，也可通过调节集中进行近距离目标精细监视。

4、  采用高端图像传感器和纳米波透雾成像技术，可在白天薄雾天气进行透雾成像，使远距离的目标可以更清晰的监控，同时也增加雾天设备的监控距离。

5、  系统搭配远红外热成像夜视仪，可实现黑暗无光、雨雾天气红外成像，任何视野内的目标都能清晰反应在视频画面上，且与CCD摄像系统实现白天夜间自动信号切换，白天后台监控显示CCD成像画面，夜间自动切换成红外热成像画面，并且CCD成像作为辅助视频叠加至红外执成像视频上以画中画显示。同时系统具备远程强制切换画面的功能。

系统功能

1、  监控系统正常工作状态在白天可对半径3-5公里范围、夜间2-3公里范围内的目标做24小时不间断实时监控及录像存储。

2、  系统可以直观、真实、有效、实时监控航道现场情况；及时发现航标运行情况，船只航行状况，非法采沙、占用航道等现象。

3、  系统能在第一时间把航道现场的图像传回指挥中心，指挥中心通过电子了望系统的画面指挥调度，及时制止占用航道、违章捕捞、破坏航道配套设施等活动。

4、  系统能真实记录航道突发事件发生前、处理过程中以及事件处理以后现场的真实情况；从而对航道管理提供有效真实的资料。

5、  系统能够储存和回放航道监控录像情况。

6、  建立统一指挥、调度平台，一旦发生突发事件，能在第一时间作出反应，制订准确、有效的解决方案，从而避免事态的进一步扩大，进而提高各级应对重大突发事件的能力。

7、  系统还可扩展应用，如水文监测，防汛指挥，及社会治安联动报警等功能。

系统优点

充分利用现有和未来资源，实现一网多用。
