系统构成

1、  安装于舱外的摄像采集设备、防护罩、云台、激光照明器、红外热成像仪、室外云台和解码器；

2、  安装于舱内的硬盘录像机、计算机、轨迹球和显示设备。

应用范围

1、  广泛应用于远洋货轮、磙装船、内河船舶、海洋钻井台和海上设施等。

2、  适合安装在船甲板、桅杆等开阔的地方，监视远距离海面和船甲板等目标。

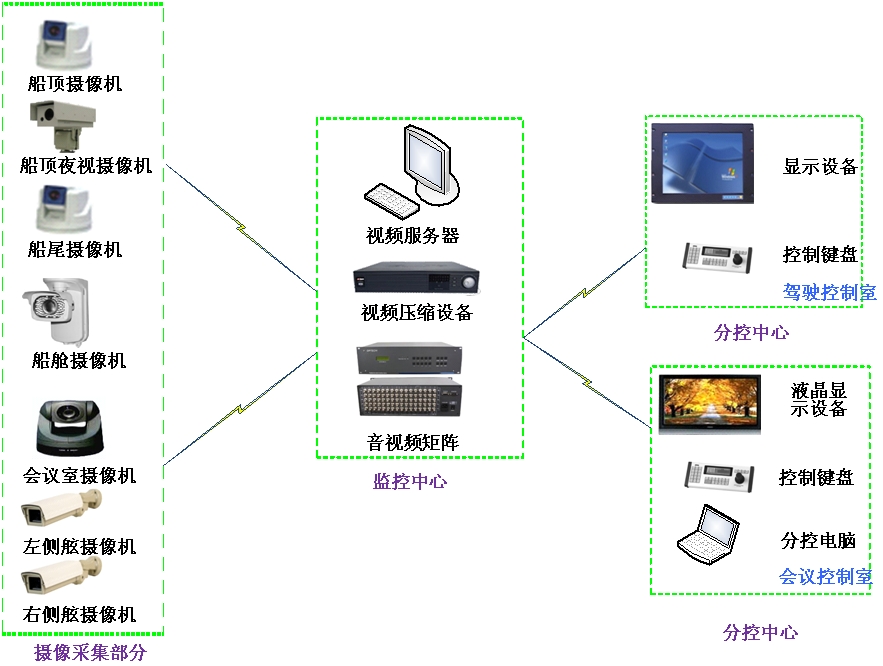

系统结构图

系统说明

本地控制：通过操作键盘可以执行云台的上下左右转动，镜头的变焦、调焦等操作。

图像显示：在驾驶室的显示器上可看到从各个摄像前端传送过来的视频图像，可以选择其中一路图像进行显示，也可以多路图像同屏显示，或者循环显示。接入本地监控网络的计算机可以通过软件实时观察各摄像机前端的图像。

数字录像：采用嵌入式硬盘录像机，支持多路视频输入，其中第一路视频输入通道支持D1分辨率编码，其他通道为CIF分辨率编码。视频压缩标准采用目前最先进的H.264。可对多路视频同时进行24小时不间断录像长达15天以上。

图像传输：此功能为可选项，根据用户自身要求，可配备无线传输设备，如3G无线设备、卫星传输设备等，用于将现场图像实时传给相关的调度管理部门，以便掌握航行的安全。

系统功能

1、        可实现对船舱外部情况如船舶的前后甲板和附近水域进行全天候观察；

2、        可用于船舶离靠码头时的辅助观察；

3、        有助于提高突变恶劣天气的航行安全。

系统优点

1、  全天候监视功能，白天夜晚均可清晰地监视目标；

2、  舱外云台采用特殊材料，可有效地防止水汽、烟雾等腐蚀性气体的侵害；

3、  图像彩色鲜艳、色彩逼真，清晰度高；

4、  具有良好的适装性，可靠性和可维修性；

5、  具有监视和图像记录取证功能。
